產品概述
CA-IS3211是一款光耦兼容的單通道隔離式柵極驅動器，可用于驅動MOSFET、IGBT和SiC器件。隔離等級達到5.7kVRMS，芯片可提供5A拉、6A灌輸出峰值電流能力。
高達30V的電源電壓范圍允許使用雙極性電源來有效驅動IGBT和SiC功率FET。該芯片的性能亮點包括：高共模瞬態抗擾度（CMTI）、低傳輸延遲、低脈沖寬度失真。嚴格的工藝控制使得芯片一致性較好。輸入級是模擬二極管，與傳統的光耦隔離柵極驅動器的LED相比，具有更好的長期可靠性和老化特性。高性能和高可靠性使得該芯片適用于工業電源、光伏逆變器、車載充電器、直流電機控制以及汽車空調與加熱系統。CA-IS3211可以驅動高壓側及低壓側的功率管，既能夠完全兼容傳統的光耦柵極驅動器，又顯著提高了驅動的性能。
產品特性
? 光耦輸入的5.7kVRMS單通道隔離式柵極驅動器
? 輸出峰值電流：5A拉/6A灌
? 最大30V輸出驅動電源電壓
? 8V(B)或12V(C)VCC欠壓鎖定閾值
? 軌到軌輸出
? 70ns（典型值）傳輸延遲
? 25ns（最大）部件對部件延遲匹配
? 35ns（最大）脈沖寬度失真
? 150kV/μs（最小）共模瞬態抗擾度（CMTI）
? 隔離柵壽命大于40年
? 輸入級最高反向耐壓7V，并支持互鎖
? 寬體SOIC6-WB/SOIC8-WB封裝，氣隙和爬電距離大于8.5mm
? 工作結溫范圍TJ：-40°C到150°C
應用
? 工業電機控制驅動器
? 工業不間斷電源（UPS）
? 太陽能逆變器
? 充電樁
? 儲能變流器

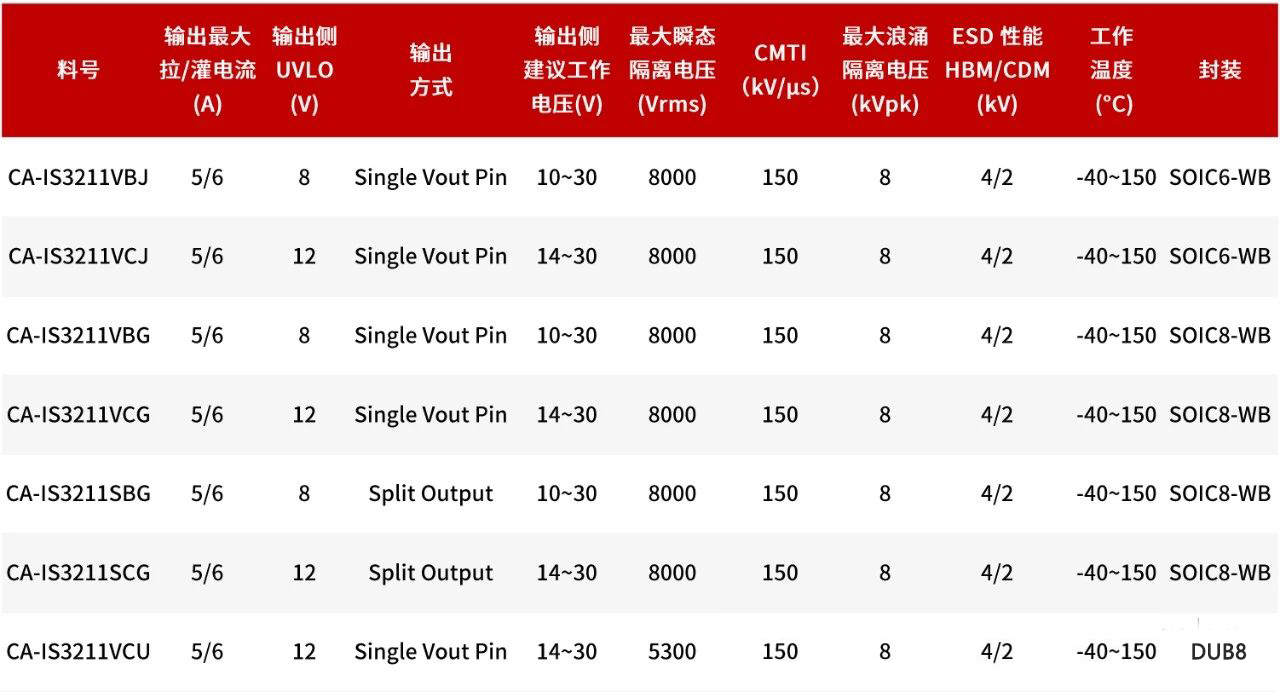

選型表
應用框圖
