雅特力科技AT32F421系列超值型ARM? Cortex?-M4微控制器，高達120MHz的CPU運算速度與內建數字信號處理器(DSP)，最高可支持64KB閃存存儲器(Flash)及16KB隨機存取存儲器(SRAM)，片上還集成了多達2個USART、2個SPI(可復用I2S)、2個I2C、1個16位高級定時器、5個16位通用定時器，和5通道DMA控制器。 同時還擴展了1個高速軌到軌輸入/輸出模擬電壓比較器，1個采樣率高達2M SPS的12位15通道高速ADC，可充分滿足高速數據采集、混合信號處理和工業控制與電機應用要求。 幾乎所有I/O口可容忍5V輸入信號，且所有I/O口均為快速I/O，具有多種可選功能還支持端口重映射，極佳的靈活性和易用性滿足多種應用需求。
AT32F421系列搭載了雅特力自行開發的sLib安全庫 (Security Library) ，可支持密碼保護指定范圍程序區，方案商燒錄核心算法到此區域，提供給下游客戶做二次開發，強化了產品本身的安全性、可靠性和二次開發的使用便利度。 AT32F421可運行于工業級溫度范圍-40~105°C，并因應多樣的內存使用需求，提供一系列芯片供選用，包括LQFP48、LQFP32、QFN32、QFN28與迷你的TSSOP20等封裝類型選擇，其豐富的片上資源分配、高集成及高性價比造就一流市場競爭力。
主要特性
效能/性能 內存 時鐘 復位和電源管理 睡眠、停機、和待機模式 上電/斷電復位(POR/LVM) 可編程電壓監測器(PVM) 支持5個32位的后備寄存器
模擬高性能外設
|
|

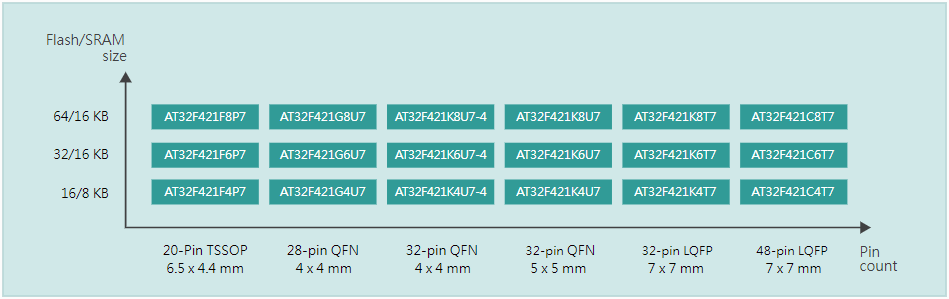

ARM Cortex?-M4 AT32F421 系列 產品列表
| Part Number | AT32F421
xxP7 | AT32F421
xxU7 | AT32F421
xxU7-4 | AT32F421
xxU7 | AT32F421
xxT7 | AT32F421
xxT7 |
|---|
| F4 | F6 | F8 | G4 | G6 | G8 | K4 | K6 | K8 | K4 | K6 | K8 | K4 | K6 | K8 | C4 | C6 | C8 |
|---|
| 頻率 (MHz) | 120 |
| 閃存 (KB) | 16 | 32 | 64 | 16 | 32 | 64 | 16 | 32 | 64 | 16 | 32 | 64 | 16 | 32 | 64 | 16 | 32 | 64 |
| SRAM (KB) | 8 | 16 | 16 | 8 | 16 | 16 | 8 | 16 | 16 | 8 | 16 | 16 | 8 | 16 | 16 | 8 | 16 | 16 |
| 定時器 | 高級 | 1 | 1 | 1 | 1 | 1 | 1 |
| 16 位通用 | 5 | 5 | 5 | 5 | 5 | 5 |
| 基本 | 1 | 1 | 1 | 1 | 1 | 1 |
| Systick | 1 | 1 | 1 | 1 | 1 | 1 |
| WDT | 1 | 1 | 1 | 1 | 1 | 1 |
| WWDT | 1 | 1 | 1 | 1 | 1 | 1 |
| ERTC | 1 | 1 | 1 | 1 | 1 | 1 |
| 通信接口 | I2C | 2 | 2 | 2 | 2 | 2 | 2 |
| SPI/I2S | 1/1(1) | 2/2 | 2/2 | 2/2 | 2/2 | 2/2 |
| USART+UART | 1+1(2) | 2+0 | 2+0 | 2+0 | 2+0 | 2+0 |
| 紅外發射器 | 1 | 1 | 1 | 1 | 1 | 1 |
| 模擬接口 | 12位 ADC轉換器/
外部通道數 | 1 | 1 | 1 | 1 | 1 | 1 |
| 9 | 10 | 11 | 11 | 10 | 15 |
| 比較器 | 1 | 1 | 1 | 1 | 1 | 1 |
| GPIO | 15 | 23 | 27 | 27 | 25 | 39 |
| 工作溫度 | -40°C ~ 105°C |
| 封裝形式 | TSSOP20
6.5x4.4 mm | QFN28
4x4 mm | QFN32
4x4 mm | QFN32
5x5 mm | LQFP32
7x7 mm | LQFP48
7x7 mm |
Note
在TSSOP20封裝上僅支持SPI1。
在TSSOP20封裝上USART2保留全部引腳；USART1僅有TX和RX腳，因此只能作UART用。
下載資源
Product Select Guide
Download | Description | Version | Date |
AT32 MCU | AT32 全系列MCU選型手冊 | V202011 | 2020.11.03 |
Datasheet
Download | Description | Version | Date |
AT32F421 | AT32F421系列引腳定義、電氣特性與封裝特性 | V2.01 | 2022.01.27 |
Reference Manual
Download | Description | Version | Date |
AT32F413? | AT32F407系列各外設(Peripheral)完整說明與各寄存器(Register)定義說明 | V2.02 | 2021.12.01 |
