雅特力科技AT32F413系列高效能微控制器，搭載32位ARM? Cortex?-M4內核，配合先進制程有效提升整體效能達200MHz的運算速度。內建的單精準浮點運算單元(FPU)及數字訊號處理器(DSP)，搭配豐富的外設及靈活的時鐘控制機制，能滿足多種領域應用。完善的內存設計，最高可支持256KB閃存存儲器(Flash)及64KB隨機存取存儲器(SRAM)， 其閃存存儲器執行零等待的優異表現，超越業界同級芯片水平。
AT32F413系列屬于雅特力MCU首先導入sLib安全庫 (Security Library) 的產品，sLib可支持密碼保護指定范圍程序區，方案商刻錄核心算法到此區域，提供給下游客戶做二次開發。 AT32F413可運行于工業級溫度范圍-40~105°C，并因應多樣的內存使用需求， 提供一系列芯片供選用，其豐富的片上資源分配、高集成及高性價比的一流市場競爭力，特別適用于消費性電子 (consumer electronics) 、工業自動化 (industrial automation)、物聯網 (IoT)及等各種成本敏感及高運算需求的設計。
主要特性
效能/性能 ARM? Cortex?-M4主頻最高200MHz
單精度浮點運算單元(FPU) 內存執行零等待(ZW)技術 2.6V ~ 3.6V 供電電壓 工業級操作溫度范圍-40 ~ +105°C
內存 SPIM 時鐘 PLL (200 MHz輸出)
外部高速 4 ~ 25 MHz晶體振蕩器 內部高速 48 MHz RC振蕩器(-40°C ~ 105°C) 帶自動時鐘校準功能(ACC)(25 °C達1 %精度, -40 °C ~ 105 °C達2.5 %精度) 外部低速 32.768 kHz RTC 晶體振蕩器 內部低速 40 kHz RC振蕩器
復位和電源管理 睡眠、停機、和待機模式
上電/斷電復位(POR/LVM) 可編程電壓監測器(PVM) V???為RTC和42個16位的后備寄存器供電
模擬高性能外設
|
DMA 快速I/O端口 多達55個I/O端口, 所有I/O口可映像到16個外部中斷； 幾乎所有I/O口可容忍5V輸入信號 所有I/O口均為快速I/O, 寄存器訪問速度最高f???
定時器 2個16位帶死區控制PWM高級控制定時器 2個32位, 5個16位通用定時器 2個看門狗定時器(獨立和窗口型) 1個系統時間定時器: 24位自減型
通信接口 2 x I2C (支持SMBus/PMBus) 3 x USART + 2 x UART (支持ISO7816, LIN, IrDA, modem) 2 x SPI / I2S (SPI可達50MHz) 2 x CAN 2.0B Crystal-less USB2.0全速接口 SDIO 接口
封裝 封裝LQFP64 10 x 10 mm LQFP48 7 x 7 mm QFN48 6 x 6 mm QFN32 4 x 4 mm
|

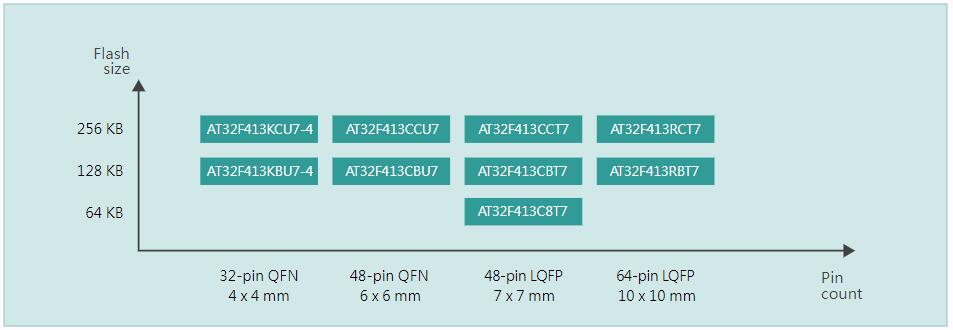

ARM Cortex?-M4F AT32F413 系列 產品列表
| Part Number | AT32F413xxU7 | AT32F413xxT7 |
|---|
| KB | KC | CB | CC | C8 | CB | CC | RB | RC |
|---|
| 頻率 (MHz) | 200 |
| 閃存 (1) | ZW(KB) (2) | 96 | 64 | 96 |
| NZW(KB) (2) | 32 | 160 | 32 | 160 | 0 | 32 | 160 | 32 | 160 |
| 加總(KB) | 128 | 256 | 128 | 256 | 64 | 128 | 256 | 128 | 256 |
| SRAM (KB) (2) | 32 / 64 / 16 (可配置) | 32 | 32 / 64 / 16 (可配置) |
| 定時器 | 高級 (3) | 1 | 1 | 1 | 2 | 1 | 1 | 2 | 1 | 2 |
| 32 位通用 | 2 | 2 | 2 | 2 |
| 16 位通用 | 5 | 5 | 5 | 5 |
| Systick | 1 | 1 | 1 | 1 |
| WDT | 1 | 1 | 1 | 1 |
| WWDT | 1 | 1 | 1 | 1 |
| RTC | 1 | 1 | 1 | 1 |
| 通信接口 | I2C | 2 | 2 | 2 | 2 |
| SPI/I2S | 2/2 (4) | 2/2 (4) | 2/2 (4) | 2/2 |
| USART+UART | 2+0 | 3+0 | 3+0 | 3+2 |
| SDIO | 1 (5) | 1 (5) | 1 (5) | 1 |
| USB Device | 1 | 1 | 1 | 1 |
| CAN | 2 | 2 | 2 | 2 |
| 模擬接口 | 12位 ADC轉換器
通道數 | 2 |
| 10 | 10 | 10 | 16 |
| GPIOs | 27 | 39 | 39 | 55 |
| SPIM (6) | 1 通道 / 尋址范圍多達16 MB |
| 工作溫度 | -40°C ~ 105°C |
| 封裝形式 | QFN32
4x4 mm | QFN48
6x6 mm | LQFP48
7x7 mm | LQFP64
10x10 mm |
Note
ZW = 零等待(zero wait-state)，可達SYSCLK 200 MHz
NZW = 非零等待(non-zero wait-state)
除了AT32F413C8T7外，其他型號透過選擇字節設置支持內部閃存存儲器和SRAM分配使用
以AT32F413RCT7為例，內部閃存存儲器和SRAM可以設置為以下三種配置：
- ZW: 96 KB, NZW: 160 KB, SRAM: 32 KB (出廠默認)
- ZW: 64 KB, NZW: 192 KB, SRAM: 64 KB
- ZW: 112 KB, NZW: 144 KB, SRAM: 16 KB
高級定時器除了AT32F413RCT7和AT32F413CCx7支持TMR1和TMR8，其余型號僅支持TMR1
LQFP48、QFN48、和QFN32封裝僅I2S1有MCK引腳
LQFP48、QFN48、和QFN32封裝SDIO最高支持4位(D0~D3)模式
SPIM = 外部SPI Flash Memory擴展 (程序執行/數據儲存/程序與數據可加密)
