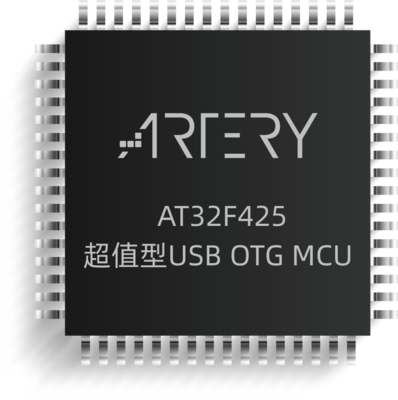

雅特力科技AT32F425系列超值型ARM? Cortex?-M4微控制器，高達96MHz的CPU運算速度與內建數字信號處理器(DSP)，最高可支持64KB閃存存儲器(Flash)及20KB隨機存取存儲器(SRAM)，而系統存儲器(4KB)除可作啟動加載程序(Bootloader)外，也可一次性配置成一般用戶程序和數據區，達到64+4KB的最大空間使用，片上還集成1個OTG控制器(設備模式支持無晶振Xtal-less)、1組CAN總線、4個USART、3個SPI/I2S(可組合全雙工模式)、2個I2C、1個16位高級定時器、6個16位通用定時器、1個32位通用定時器、2個16位基本定時器，定時器可組合超過24路PWM獨立信道，同時還擴展了1個采樣率高達2Msps的12位16通道高速ADC，幾乎所有I/O口可容忍5V輸入信號，且具有多種端口重映射，超越業界同級USB OTG芯片。
AT32F425系列搭載了雅特力自行開發的sLib安全庫(Security Library) ，可支持密碼保護指定范圍程序區，方案商燒錄核心算法到此區域，提供給下游客戶做二次開發，強化了產品本身的安全性、可靠性和二次開發的使用便利度。AT32F425可運行于工業級溫度范圍-40~105°C，并因應多樣的內存使用需求，提供一系列芯片供選用，包括LQFP64、LQFP48、QFN48、LQFP32、QFN32與迷你的TSSOP20等封裝類型選擇，其豐富的片上資源分配、高集成及高性價比造就一流市場競爭力。特別適用于電競市場(Gaming)，工業自動化(industrial automation)，電機控制(motor control)，物聯網(IoT)及消費性電子(consumer electronics)等各種高運算、USB應用需求的設計。
主要特性
效能/性能 ARM? Cortex?-M4主頻最高96MHz 具有DSP指令集 2.4V ~ 3.6V 供電電壓 I/Os 可承受 5V 電平 溫度范圍-40 ~ +105°C
內存 時鐘 復位和電源管理 睡眠、停機、和待機模式 上電/斷電復位(POR/LVM) 可編程電壓監測器(PVM) 支持5個32位的電池供電寄存器
模擬高性能外設
| |
ARM Cortex?-M4 AT32F425 系列 產品列表
| Part Number | AT32F425
xxP7 | AT32F425
xxU7-4 | AT32F425
xxT7 | AT32F425
xxU7 | AT32F425
xxT7 | AT32F425
xxT7-7 | AT32F425
xxT7 |
|---|
| F6 | F8 | K6 | K8 | K6 | K8 | C6 | C8 | C6 | C8 | R6 | R8 | R6 | R8 |
|---|
| 頻率 (MHz) | 96 |
| 閃存 (KB) | 32 | 64 | 32 | 64 | 32 | 64 | 32 | 64 | 32 | 64 | 32 | 64 | 32 | 64 |
| SRAM (KB) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| 定時器 | 高級 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 32 位通用 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 16 位通用 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| 基本 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Systick | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| WDT | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| WWDT | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| ERTC | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 通信接口 | I2C | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| SPI/I2S | 2/2(1) | 3/3 | 3/3 | 3/3 | 3/3 | 3/3 | 3/3 |
| USART | 4(2) | 4(3) | 4 | 4 | 4 | 4 | 4 |
| CAN | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| OTG 全速 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 紅外發射器 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 模擬接口 | 12位 ADC轉換器/
外部通道數 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 9 | 10 | 10 | 10 | 10 | 16 | 16 |
| GPIO | 15 | 27 | 25 | 39 | 39 | 55 | 55 |
| 工作溫度 | -40°C ~ 105°C |
| 封裝形式 | TSSOP20
6.5x4.4 mm | QFN32
4x4 mm | LQFP32
7x7 mm | QFN48
6x6 mm | LQFP48
7x7 mm | LQFP64
7x7 mm | LQFP64
10x10 mm |
Note
在TSSOP20封裝上，僅支持SPI1/I2S1和SPI2/I2S2
在TSSOP20封裝上，USART3無法同時提供完整功能全部引腳；而USART1和USART4僅有TX和RX腳，因此只能作UART用
在QFN32封裝上，4組USART所有引腳都有引出，但無法全部同時使用
下載資源
Product Select Guide
Download | Description | Version | Date |
AT32 MCU | AT32 全系列MCU選型手冊 | V202011 | 2020.11.03 |
Datasheet
Download | Description | Version | Date |
AT32F425 | AT32F425系列引腳定義、電氣特性與封裝特性 | V2.01 | 2021.12.10 |
Reference Manual
Download | Description | Version | Date |
AT32F425? | AT32F425系列各外設(Peripheral)完整說明與各寄存器(Register)定義說明 | V2.01 | 2022.03.30 |
