雅特力科技AT32A403A系列高效能微控制器，搭載32位ARM?Cortex?-M4內核，配合先進制程可達超高效能200MHz的運算速度。內建的單精度浮點運算單元(FPU)及數字信號處理器(DSP)，搭配豐富的外設及靈活的時鐘控制機制，能滿足多種領域應用。完善的內存設計，最高可支持1MB閃存存儲器(Flash)及224KB隨機存取存儲器(SRAM)，其閃存存儲器執行零等待的優異表現，超越業界同級芯片水平。
AT32A403A可運行于工業級溫度范圍-40~105°C，特別支持8組UART串口，2組CAN總線，可適用于物聯網應用與USB設備應用(不需外掛晶振)，具有同時提升終端產品的可靠度與降低成本的多重用途。其豐富的片上資源分配、高集成及高性價比優勢，特別適用于工業自動化(Industrial Automation)，電機控制(Motor Control)，物聯網(IoT)及消費性電子(Consumer Electronics)等各種成本敏感及高運算需求的設計。
相比于一般性電子產品，汽車電子對MCU的可靠性要求更高，以保障用戶安全及極端環境中駕駛工作。作為雅特力首款車規級MCU產品，AT32A403A (A : Automotive)順利通過AEC-Q100 Grade2車規級可靠性認證，滿足功能安全標準車規級MCU的能力，同時可廣泛適用于車身控制、ADAS輔助駕駛、車載影音、BMS等新能源車用場景，符合車用電子高可靠性和穩定性要求。遵循AEC-Q100標準，AT32A403A通過了包括加速環境應力測試、加速壽命測試、封裝組裝整合測試、電器特性確認測試等一系列車規級認證。
主要特征
PLL (200 MHz輸出) 外部高速 4 ~ 25 MHz晶體振蕩器 內部高速 48 MHz RC振蕩器(-40°C ~ 105°C) 帶自動時鐘校準功能(ACC)(25 °C達1 %精度, -40°C ~ 105°C達2.5 %精度) 外部低速 32.768kHz RTC 晶體振蕩器 內部低速 40kHz RC振蕩器
| 2個16位帶死區控制PWM高級控制定時器 2個32位, 8個16位通用定時器 2個看門狗定時器(獨立和窗口型) 2個16位基本定時器(驅動DAC) 1個系統時間定時器: 24位自減型
多達80個I/O端口, 所有I/O口可映像到16個外部中斷； 幾乎所有I/O口可容忍5V輸入信號 所有I/O口均為快速I(mǎi)/O, 寄存器訪問速度最高f???
48/64/100-pin LQFP 48-pin QFN
|

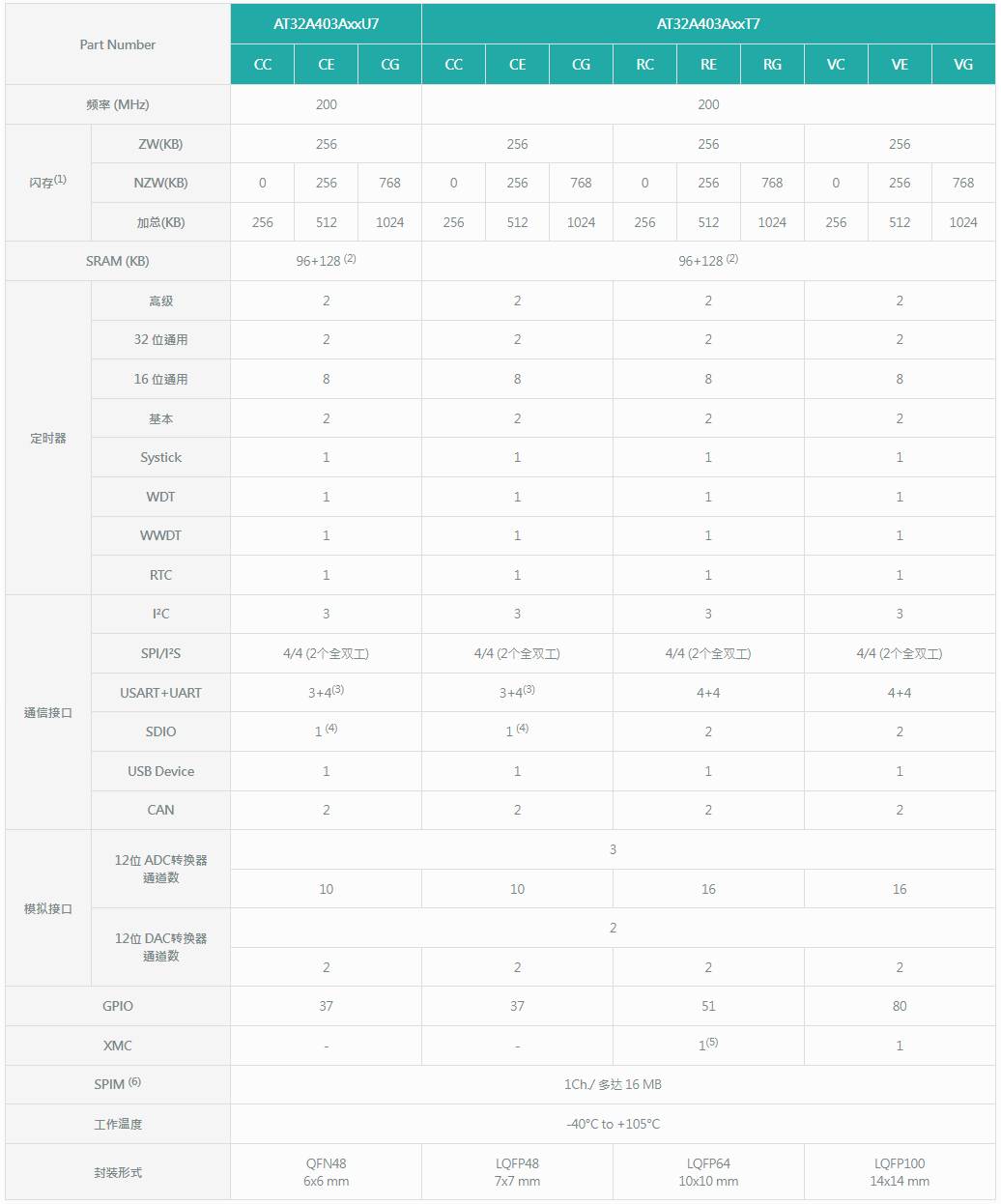

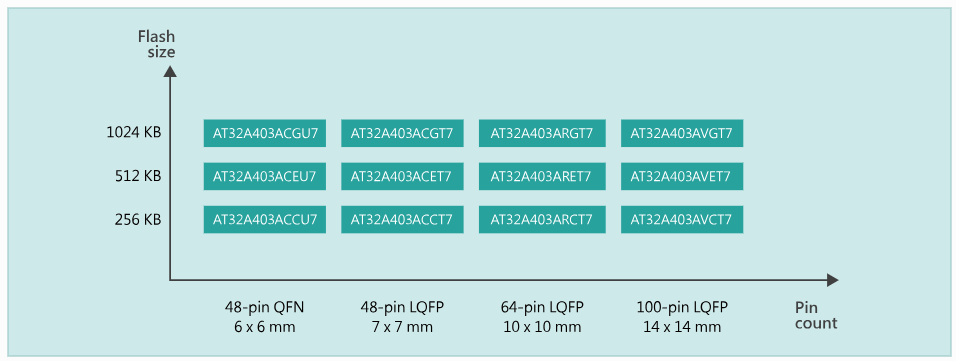

ARM Cortex?-M4F AT32A403A 系列 產品列表
Note
ZW = 零等待(zero wait-state)，可達SYSCLK 200 MHz
NZW = 非零等待 (non zero wait-state)
閃存存儲器支持片上SRAM擴充為224 KB，以AT32A403AVGT7為例，F(xiàn)lash/SRAM可以設置為以下兩種配置：
- ZW: 256 KB，NZW: 768 KB，RAM: 96 KB；
- ZW: 128 KB，NZW: 896 KB，RAM: 224 KB。
無UART8；USART6因缺少CK引腳，只能作UART使用
僅有SDIO2，最高支持4位(D0~D3)模式。
僅支持推動8位模式LCD屏。
SPIM = 外部SPI Flash memory擴展(程序執行/數據儲存/程序與數據可加密)。
