雅特力科技AT32F405系列高效能ARM?Cortex?-M4微控制器，高達216MHz的CPU運算速度與內建的單精度浮點運算單元(FPU)、數字信號處理器(DSP)，多達256KB閃存存儲器(Flash)及96+6KB隨機存取存儲器(SRAM)(支持奇偶校驗)，而系統存儲器(20KB)除可作啟動加載程序(Bootloader)外，也可一次性配置成一般用戶程序和數據區，達到256+20KB的最大空間使用。 集成獨立的HS USB OTG(內建PHY)與 FS USB OTG (內建PHY) (設備模式支持無晶振Xtal-less)，1組QSPI、1組CAN總線、8個UART、3個SPI/I2S與1個獨立全雙工I2S 、3個I2C、1個16位高級定時器、7個16位通用定時器、1個32位通用定時器、2個16位基本定時器。同時還擴展了最高1個采樣率高達2Msps的12位16通道高速ADC，幾乎所有I/O口可容忍5V輸入信號，且具有多種端口重映射，超越業界同級HS/FS USB OTG芯片。
AT32F405可運行于工業級溫度范圍-40~105°C，并因應多樣的內存使用需求，提供一系列芯片供選用，包括LQFP64、LQFP48、QFN48與QFN32等封裝類型選擇。內置HS+FS OTG(各具備獨立PHY)功能，特別適用于電競市場(Gaming)，工業自動化(Industrial Automation)，USB周邊(USB Accessory)，物聯網(IoT)及消費性電子(Consumer Electronics)等各種高運算、高速(High Speed)USB應用需求的設計。
| 主要特征 |
|
睡眠、停機、和待機模式 上電/斷電復位(POR/LVR) 可編程電壓監測器(PVM) V???為RTC和20個32位的后備寄存器供電
| 1個16位帶死區控制PWM高級控制定時器 1個32位, 7個16位通用定時器 2個看門狗定時器(獨立和窗口型) 2個16位基本定時器(驅動DAC) 1個系統時間定時器: 24位自減型
3 x I2C 3 x SPI / I2S (SPI可達36MHz) (其中I2S2/I2S3支持全雙工) 1 x 獨立全雙工I2S 6 x USART + 2 x UART (支持ISO7816，LIN，IrDA接口和調制解調控制) 1 x OTGHS高速控制器含片上PHY，內置4K的專用緩存 1 x OTGFS全速控制器含片上PHY，Crystal-less USB2.0全速接口 CAN 2.0B IRTMR
多達56個I/O端口, 所有I/O口可映像到16個外部中斷； 幾乎所有I/O口可容忍5V輸入信號 所有I/O口均為快速I/O, 寄存器訪問速度最高f???

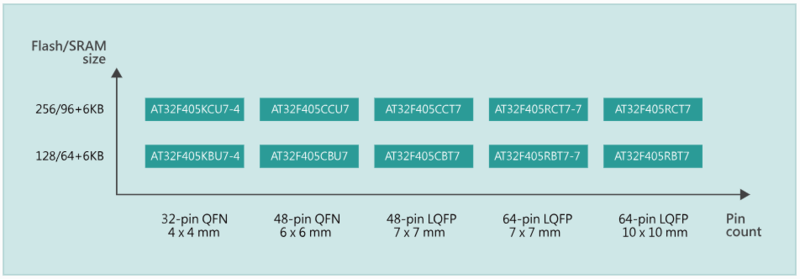

QFN32 4x4 mm QFN48 6x6 mm LQFP48 7x7 mm LQFP64 7x7 mm LQFP64 10x10 mm
|

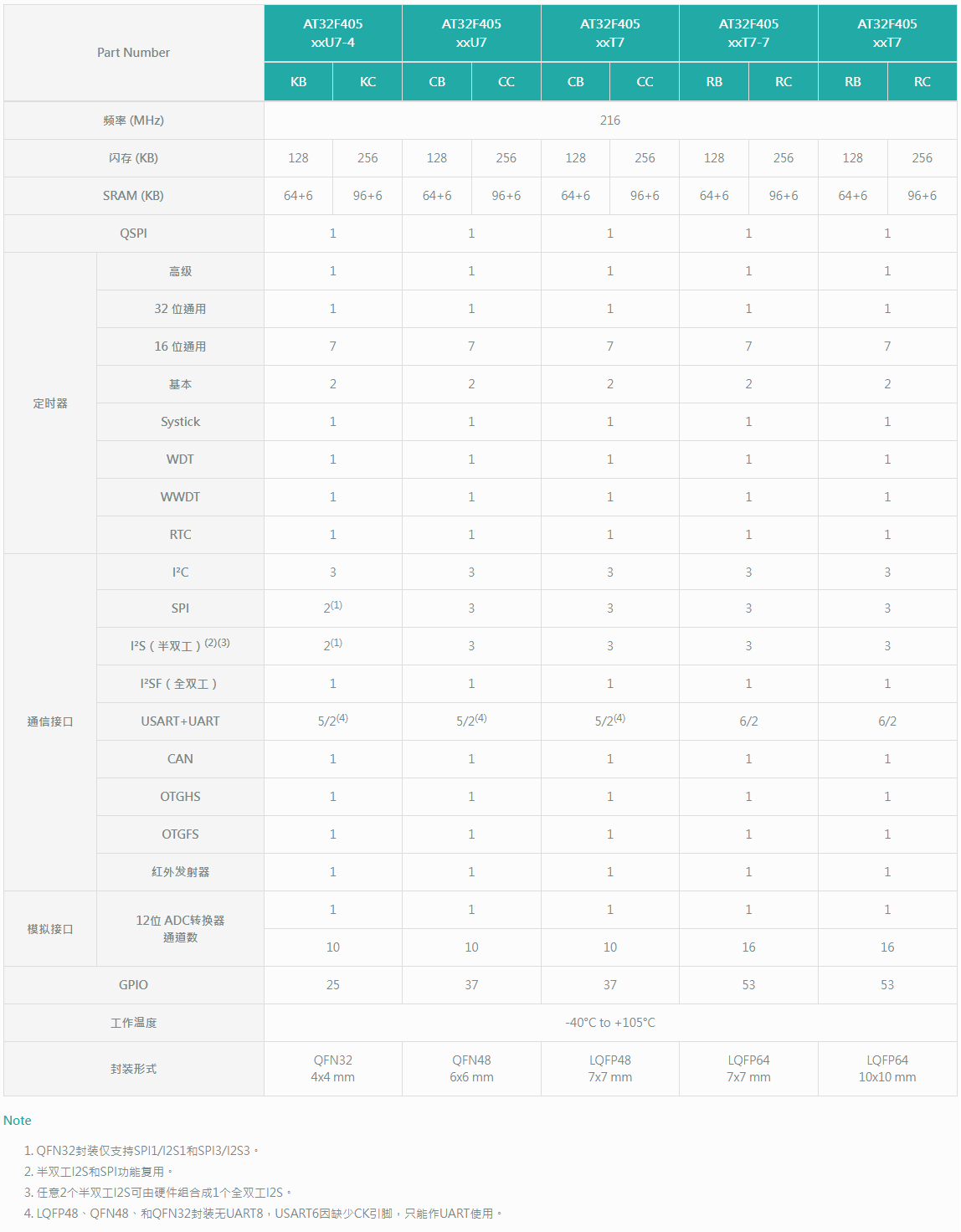

ARM Cortex?-M4F AT32F405 系列 產品列表
