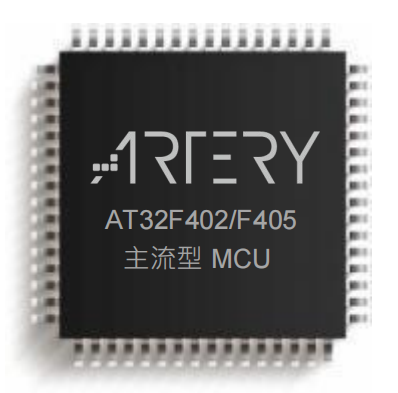

AT32F402系列

效能/性能

ARM? Cortex?-M4主頻最高216MHz

單精度浮點運算單元

內存執行零等待技術

2.4V ~ 3.6V 供電電壓

I/Os 可承受 5V 電平

溫度范圍-40 ~ +105°C

內存

高達256KB閃存

高達102KB SRAM

sLib：將指定之主存儲區設為執行代碼安全庫區(僅能調用無法讀取)

1個QSPI接口，可擴展閃存或RAM，并支持地址映射模式

時鐘

PLL (216 MHz輸出)

外部高速 4 ~ 25 MHz晶體振蕩器

內部高速 48 MHz RC振蕩器(-40°C ~ 105°C)

帶自動時鐘校準功能(ACC)(25 °C達1 %精度, -40°C ~ 105°C達2 %精度)

外部低速 32.768kHz RTC 晶體振蕩器

內部低速 40kHz RC振蕩器

復位和電源管理

睡眠、停機、和待機模式

上電/斷電復位(POR/LVR)

可編程電壓監測器(PVM)

V???為RTC和20個32位的后備寄存器供電

模擬高性能外設

1組2M采樣速率12位A/D轉換器(16通道)

14通道12位D/A轉換器

定時器

1個16位帶死區控制PWM高級控制定時器

1個32位, 7個16位通用定時器

2個看門狗定時器(獨立和窗口型)

2個16位基本定時器(驅動DAC)

1個系統時間定時器: 24位自減型

外設接口

3 x I2C

3 x SPI / I2S (SPI可達36MHz)(其中I2S2/I2S3支持全雙工)

1 x 獨立全雙工I2S

6 x USART + 2 x UART (支持ISO7816，LIN，IrDA接口和調制解調控制)

1 x OTGFS全速控制器含片上PHY，Crystal-less USB2.0全速接口

CAN 2.0B

IRTMR

DMA

14通道, 支持定時器、ADC、DAC、SDIO、I2S、SPI、I2C和USART

快速I/O端口

多達56個I/O端口, 所有I/O口可映像到16個外部中斷； 幾乎所有I/O口可容忍5V輸入信號

所有I/O口均為快速I/O, 寄存器訪問速度最高f???

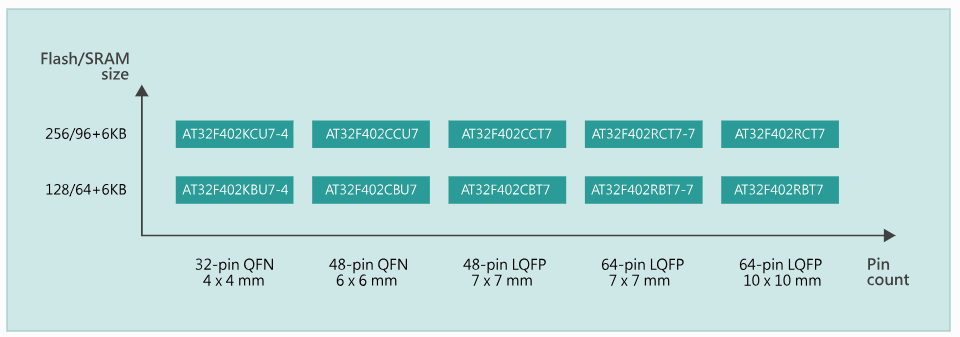

封裝

QFN32 4x4 mm

QFN48 6x6 mm

LQFP48 7x7 mm

LQFP64 7x7 mm

LQFP64 10x10 mm
