產品詳情

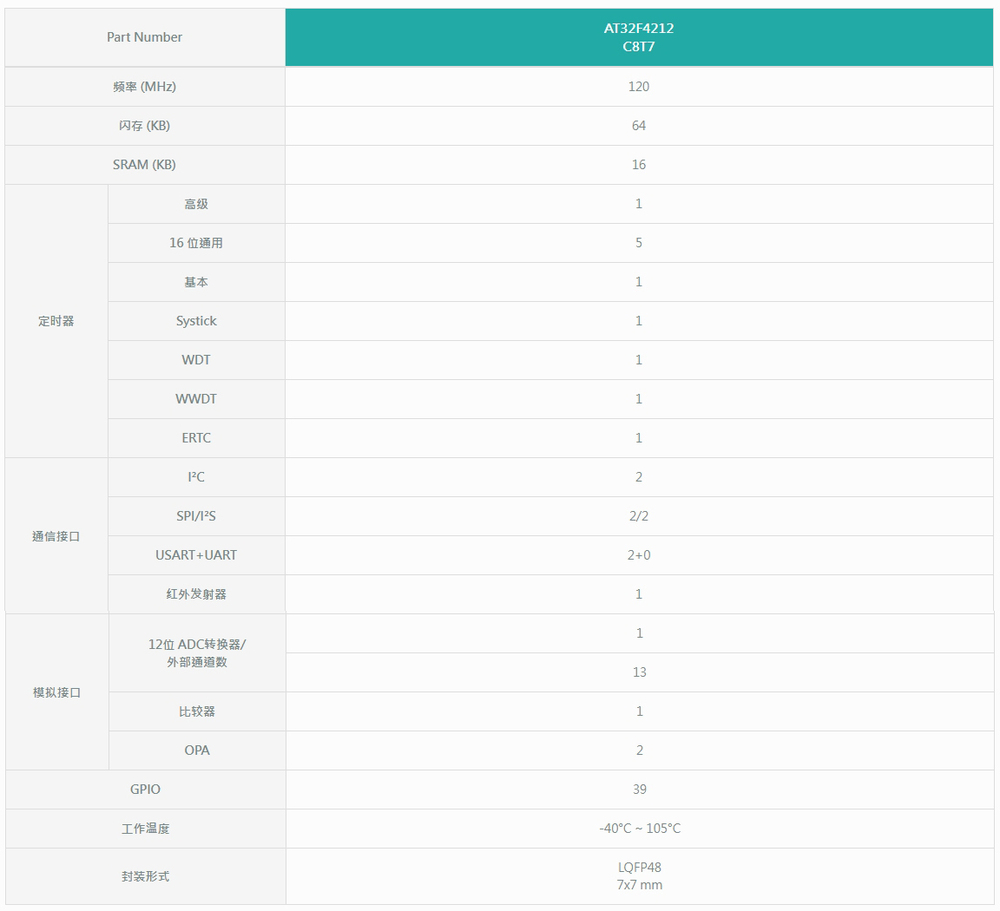

AT32F4212 系列

雅特力科技AT32F4212系列超值型ARM? Cortex?-M4微控制器，高達120MHz的CPU運算速度與內建數字信號處理器(DSP)，最高可支持64KB閃存存儲器(Flash)及16KB隨機存取存儲器(SRAM)，片上還集成了多達2個USART、2個SPI(可復用I2S)、2個I2C、1個16位高級定時器、5個16位通用定時器，和5通道DMA控制器，其豐富的片上資源分配、高集成及高性價比造就一流市場競爭力。AT32F4212同時還擴展了1個高速軌到軌輸入/輸出模擬電壓比較器，1個采樣率高達2M SPS的12位高速ADC（包含13個外部通道和5個內部通道），2個運算放大器OPA，可充分滿足高速數據采集、混合信號處理和工業控制與電機應用要求。幾乎所有I/O口可容忍5V輸入信號，且所有I/O口均為快速I/O，具有多種可選功能還支持端口重映射，極佳的靈活性和易用性滿足多種應用需求。

AT32F4212系列搭載了雅特力自行開發的sLib安全庫 (Security Library) ，可支持密碼保護指定范圍程序區，方案商燒錄核心算法到此區域，提供給下游客戶做二次開發，強化了產品本身的安全性、可靠性和二次開發的使用便利度。 AT32F4212可運行于工業級溫度范圍-40~105°C，供電電壓2.4 V至3.6 V，省電模式可達到低功耗應用的要求。

主要特性

效能/性能

ARM? Cortex?-M4主頻最高120MHz
具有DSP指令集
2.4V ~ 3.6V 供電電壓
I/Os 可承受 5V 電平
溫度范圍-40 ~ +105°C

內存

高達64KB閃存
16KB SRAM
sLib：將指定之主存儲區設為執行代碼安全庫區(僅能調用無法讀取)

時鐘

PLL (120 MHz輸出)
外部高速4 ~ 25MHz晶體振蕩器
內部高速48 MHz RC振蕩器(-40°C ~ 105°C)
(25 °C達1 %精度，-40 °C ~ 105 °C達2%精度)
外部低速32.768kHz RTC晶體振蕩器
內部低速40kHz RC振蕩器

復位和電源管理睡眠、停機、和待機模式
上電/斷電復位(POR/LVR)
可編程電壓監測器(PVM)
支持5個32位的后備寄存器
模擬高性能外設1組2M采樣速率12位A/D轉換器(13+5通道)
1個比較器

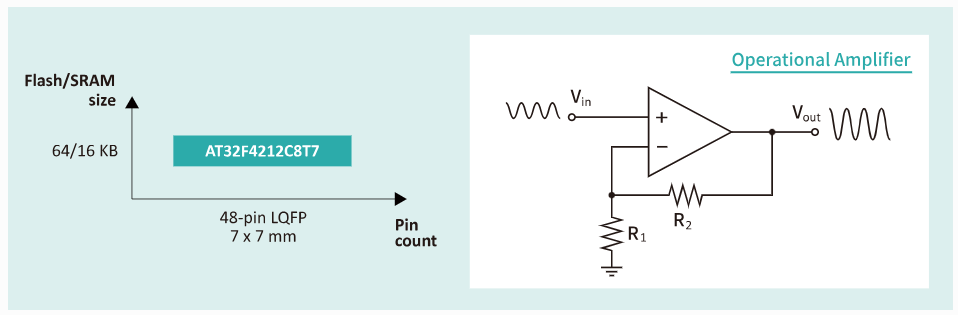

2個運算放大器

定時器

1個16位7通道帶高級定時器，有6通道PWM輸出，帶死區控制和緊急停止功能
多達5個16位定時器，每個定時器最多達4個，用于輸入捕獲/輸出比較/PWM或脈沖計數的通道和增量編碼器輸入
1個16位基本定時器
2個看門狗定時器(獨立和窗口型)
1個系統時間定時器: 24位自減型
